MONDRAKER Crafty Carbon

E-MTB da Enduro con ruote da 29″


PESO A PARTIRE DAI 20KG!

Gli enduristi sono persone che desiderano leggerezza e nel caso delle biciclette elettrica cercano anche, oltre alla leggerezza anche l’autonomia.

Con la e bike Crafty in carbonio, Mondraker ha stabilito un nuovo punto di riferimento.

Peso Crafty carbon mondraker

La bici elettrica Crafty RR SL carbon pesa 20,00 kg con batteria da 625 Wh, che consente un‘autonomia non indifferente e unica nella sua categoria: peso inferiore è uguale a più autonomia, se poi la batteria è maggiorata l’autonomia permette un divertimento senza pensieri.

Raffreddamento della batteria

Tutti sappiamo che le batterie si surriscaldano se in uso. Tutti facciamo l’esperienza di quanto si possa scaldare la guancia con una lunga telefonata.

E’ una autentica trovata di grande creatività e semplicità a cui nessuno prima ha mai pensato.

Sistema di raffreddamento attraverso delle feritoie della batteria e del motore
sistema di raffreddamento delle batterie e del motore della E MTB Crafty carbon di Mondraker (ingrandisci)

L’aria fredda che entra nella parte superiore del tubo obliquo convoglia con la pressione il caldo prodotto dalla batteria verso l’esterno in basso.

Passaggio cavi

Un altro particolare originale del telaio classico Mondraker, modificato per l’adozione del carbonio che ha fatto diventare molto più sottile il tubo obliquo, è la scomparsa dei fili del cambio, dei freni e del tubo telescopico.

Passano tutti attraverso l’originale ed unica serie sterzo Acros ICR (Integrated Cable Routing).

i fili di dei freno, del cambio e del sedile telescopico, spariscono nel tubo obliquo da sotto la mini pipa
I cavi scompaiono improvvisamente sotto la mini-pipa da 33mm della Crafty RR carbon (ingrandisci)

Gli unici fili scoperti sono per il freno anteriore su tutta la lunghezza, l’ultima parte del filo prima del disco posteriore e 12/13 cm di filo per il cambio. Il resto scompare immediatamente al manubrio.

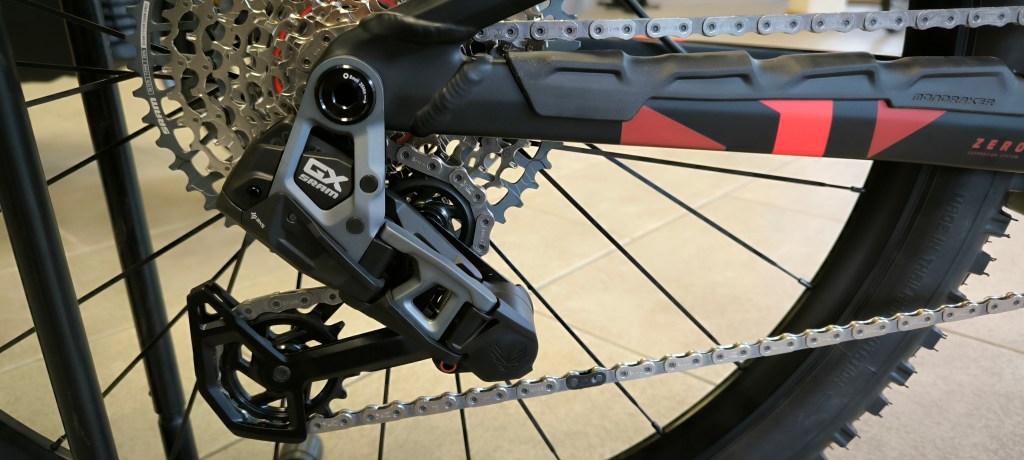

Cassetta pignoni con 12 velocità
uscita del filo del cambio (ingrandisci)

Interpretazione assolutamente originale e totalmente in linea con con il modo appassionato e creativo del reparto progettuale degli spagnoli della Mondraker che ottiene così anche una linea pulitissima e non ingombra di cavi.

Nota a margine: in un mondo dominato dai tedeschi hanno saputo imporre con la loro creatività e qualità originale un modello che è divenuto punto di riferimento per tutti i grandi costruttori.

Avere un Mondraker è un vanto non indifferente oltre ad essere una autentica goduria.

Per chi è la Crafty carbon Mondraker?

Nasce “orientata alle gare”, se così si può dire, tanto la Mondraker ha spinto al limite questo progetto.

Ma è tale la confidenza e l’equilibrio raggiunto tra salita e discesa, da chi l’ha provata, che si può dire che è per tutti coloro che amano sentieri e discese tecniche.

Fatta per correre e per gente esperta, si fa amare anche da chi vuole iniziare un nuovo modo di andare in e bike e godere della natura.

Telaio in carbonio per Crafty Carbon

Il telaio è costruito in fibra di carbonio e questo ha consentito per la prima volta di utilizzare la tecnica StealthAir che era appannaggio solo delle MTB senza assistenza.

Inserendo in modo fisso la batteria nel telaio al carbonio il risultato è stato di una ebike estremamente più rigida nella sezione del triangolo.

Cosa è il brevetto Stealth Air della Mondraker?

E’ una tecnologia cruciale che si applica nella disposizione dei diversi strati di carbonio e nella direzione di fibre di qualità differente per ogni tipo di ebike e modello.

E’ invisibile agli occhi (Stealth) ma nettamente percepibile, confidenziale, empatica e quindi apprezzata dai rider esperti e sensibili perché si manifesta in una rigidità strutturale ed equilibrio tra salita e discesa, finora impensabili sui percorsi più impegnativi.

Telaio della Crafty carbon Mondraker

Solo ingrandendo la foto del telaio se ne apprezza la non conformità con gli altri marchi esistenti.

Le forme, gli angoli e le giunzioni fanno parte di un progetto assolutamente unico che spieghiamo in questa pagina.

ingrandisci
  • Telaio in carbonio
  • ottimizzato per il brevetto “Zero Suspension System”
  • ottimizzato per il brevetto “Forward Geometry”
  • tecnologia di sovrapposizione dei teli Stealth
  • Ottimizzato per accogliere la doppia biella della sospensione posteriore
  • ottimizzato per accogliere il nuovo motore Bosch di 4a generazione
  • privo di apertura per la batteria per alleggerire sia il peso che il volume del tubo obliquo.

Brevetti Mondraker sulla Crafty Carbon

1 – Zero Suspension System”

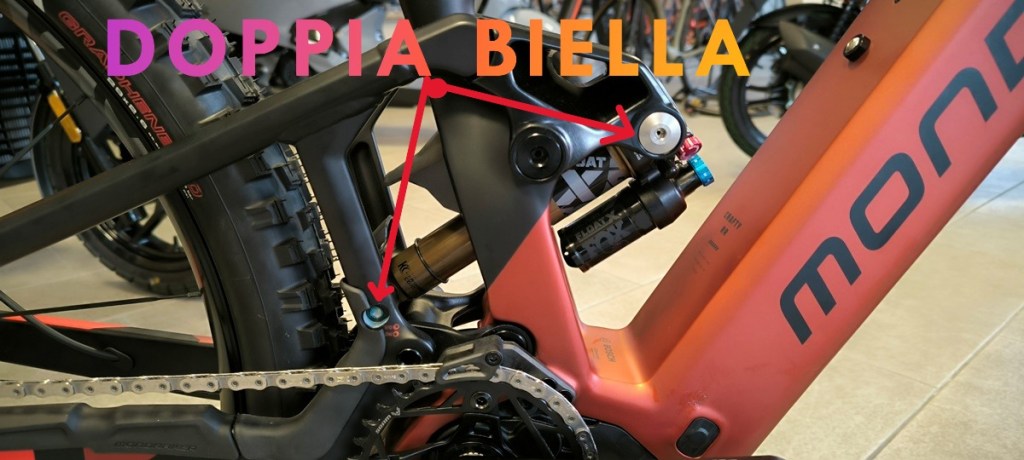

schema a due bielle della crafty rr carbon mondraker
Schema a due bielle (ingrandisci)

E’ un progetto di ammortizzazione a fulcro virtuale composto di due bielle, una superiore e una inferiore che agiscono in modo da annullare il fine corsa.

Ad oggi è uno dei sistemi combinati più efficaci e si compone di 4 zero:

  • ZERO perdita di potenza: quando si pedala su superfici estremamente tecniche la forza che arriva dall’alto, la pedalata, e quella dal basso provocata dagli ostacoli si contrappongono e influenzano la pedalata. La doppia biella annulla la contrapposizione delle due forze.
  • ZERO kickback: l’allungamento della catena risulta minimo sugli ostacoli ed è eliminato il fenomeno fastidiosissimo del pedale che torna indietro
  • ZERO brake jack: quando si deve frenare le forze che agiscono sulla frenata e la sospensione confliggono e si perde ovviamente di aderenza: con le bici elettriche Mondraker questo non succede.
  • ZERO bumps: non ci sono sobbalzi e la ebike galleggia sugli ostacoli aderendo sempre al terrreno e assecondando la linea di guida.

2 – “Forward Geometry”

Guardando semplicemente il telaio della ebike Crafty rr Carbon Mondraker, di cui di nuovo la foto sotto da ingrandire, balza immediatamente all’occhio come il tubo orizzontale sia completamente più lungo delle classiche geometrie di tutte le marche concorrenti.

ingrandisci
Misura telaioSML
ALunghezza tubo sella380 mm420 mm450 mm480 mm
BLunghezza tubo superiore605 mm625 mm650 mm670 mm
CCaduta del movimento centrale-25mm-25mm-25mm-25mm
DAltezza del movimento centrale336 mm336 mm336 mm336 mm
ELunghezza carro455 mm455 mm455 mm455 mm
FAngolo del tubo sella73,5 °73,5 °73,5 °73,5 °
GAngolo effettivo del tubo sella76767676
HAngolo di sterzo65,5 °65,5 °65,5 °65,5 °
IOffset forcella44 mm44 mm44 mm44 mm
JDistanza interasse1225 mm1245 mm1270 mm1290 mm
KLunghezza tubo110mm110mm130mm130 mm
LReach450 mm470 mm490 mm510 mm
Mstack622 mm622 mm640 mm640 mm

Quale è la taglia giusta per la tua Mondraker?

  • TAGLIA S PER UN’ALTEZZA DA 1,58 A 1,70M
  • TAGLIA M PER UN’ALTEZZA DA 1,67 A 1,80M
  • TAGLIA L PER UN’ALTEZZA DA 1,75 A 1,87M
  • TAGLIA XL PER UN’ALTEZZA DA 1,85 A 1,95M

Modelli della Mondraker CRAFTY CARBON :

CRAFTY CARBON R:

La Crafty Carbon R e’ l’entry level della gamma in carbonio, motorizzata Bosch Cx 4Gen con 85Nm di coppia, supportata da una batteria Powertube integrata da 625wh, il tutto comandato dal display a colori Kiox.

  • forcella Fox 36 Performance da 160mm
  • ammortizzatore Fox DPS Performance 205 x 65
  • telescopico OnOff : tg S da 125mm – tg M150mm – tg L/XL 170mm
  • cambio Sram Eagle GX
  • cassetta Sram XG-1230 11-50 12v
  • freni Sram G2 RSC
  • dischi Sram da 200mm
  • Cerchi DT Swiss 1900 da 29″

Peso 22kg

Prezzo 7999€

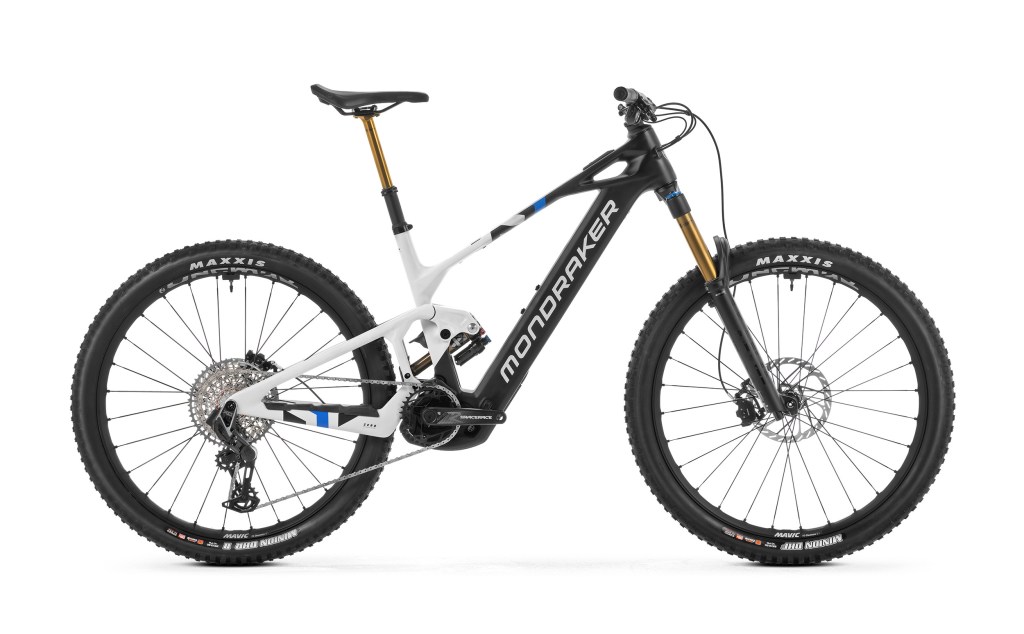

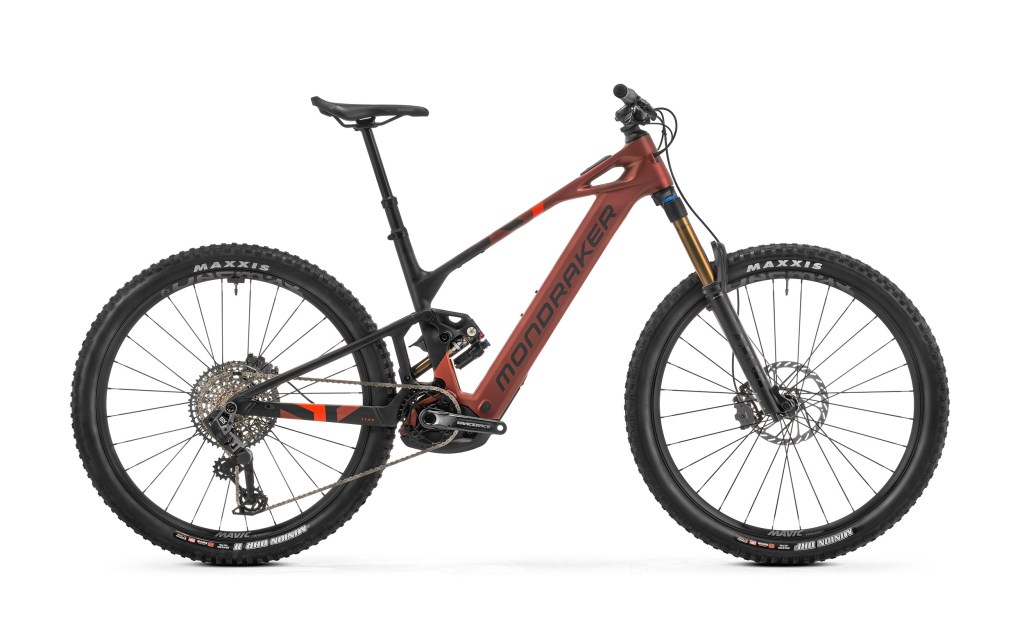

CRAFTY CARBON RR

La Crafty Carbon RR e’ motorizzata Bosch Cx 4Gen con 85Nm di coppia, supportata da una batteria Powertube integrata da 625wh, il tutto comandato dal display a colori Kiox.

  • forcella Fox 36 Factory Kashima con idraulica FIT4 da 160mm
  • ammortizzatore Fox DPS Factory Kashima 205 x 65
  • telescopico OnOff : tg S da 125mm – tg M150mm – tg L/XL 170mm
  • cambio Shimano XT 12v
  • cassetta Shimano XT 10/51 12v
  • freni Shimano XT 4 pistoni con dischi da 203mm
  • cerchi DT Swiss 1501 29″

Peso 21,13kg

Prezzo 9699€

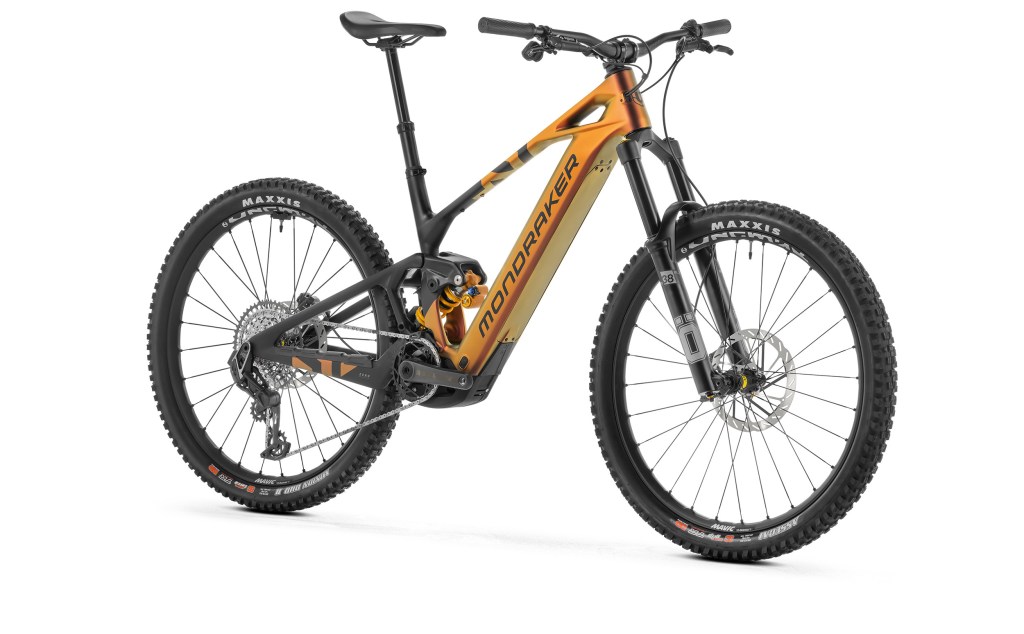

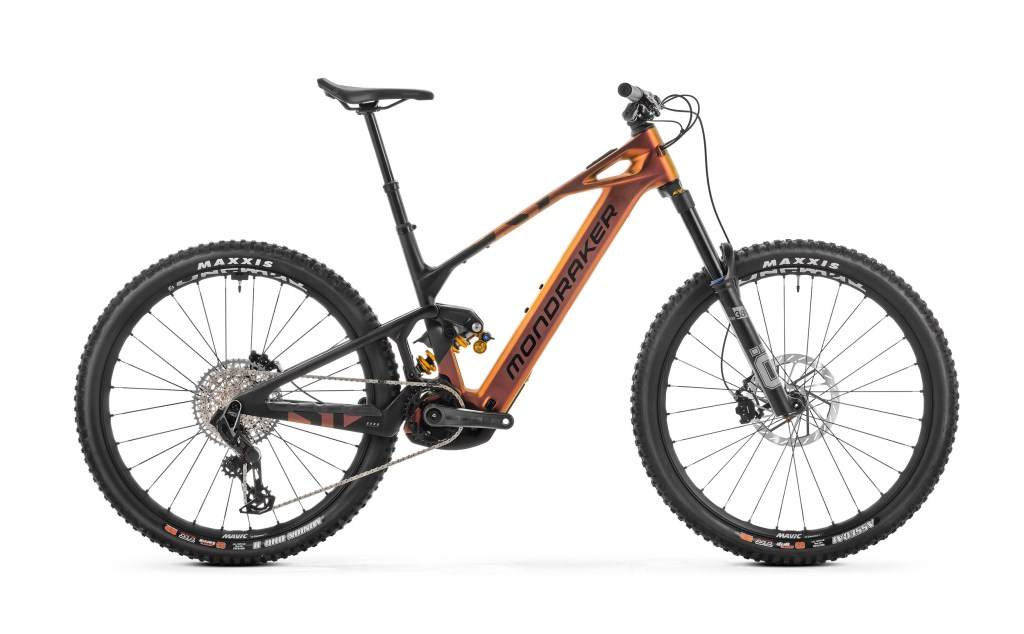

CRAFTY CARBON XR:

La Crafty Carbon XR è l’e-bike “da gara”, a differenza delle altre Crafty l’XR monta una forcella Ohlins da 170mm. Motorizzata Bosch Cx 4Gen con 85Nm di coppia, supportata da una batteria Powertube integrata da 625wh, il tutto comandato dal display a colori Kiox.

Ovviamente essendo dotata di una forcella da 170mm cambiano anche le geometrie come ad esempio l’angolo di sterzo (H) a 64,5°

  • forcella Ohlins RFX 38 da 170mm
  • ammortizzatore Ohlins TTX Air 205 x 65
  • telescopico OnOff : tg S da 125mm – tg M150mm – tg L/XL 170mm
  • cambio Sram Eagle X01 Eagle
  • cassetta Sram XG-1275 11-52 12v
  • freni Sram Code RSC
  • dischi Sram da 200mm
  • cerchi DT Swiss HX1501 29″

Peso 22kg

Prezzo 1o.499€

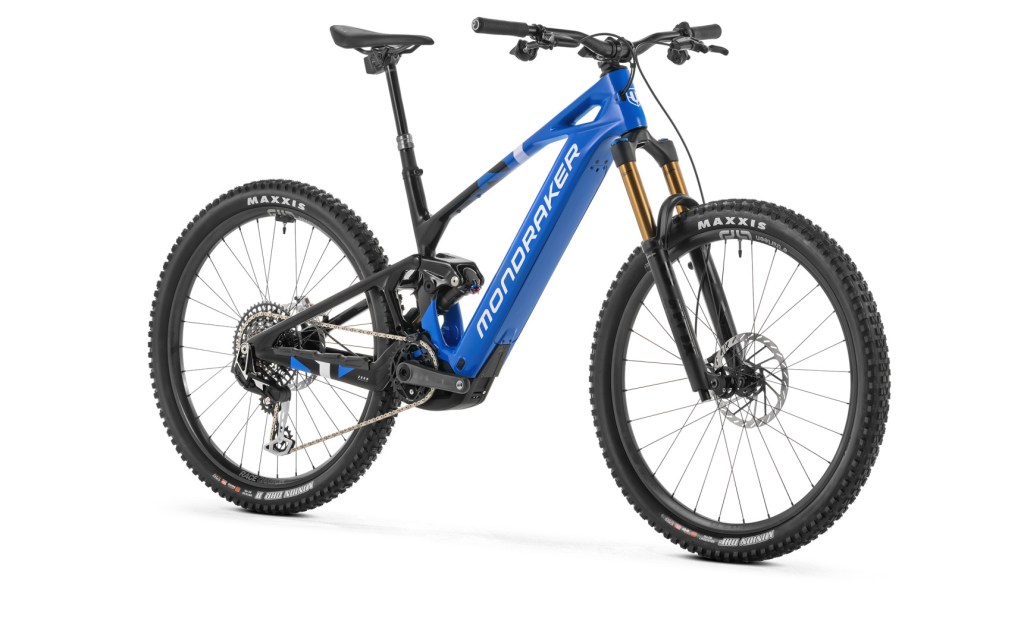

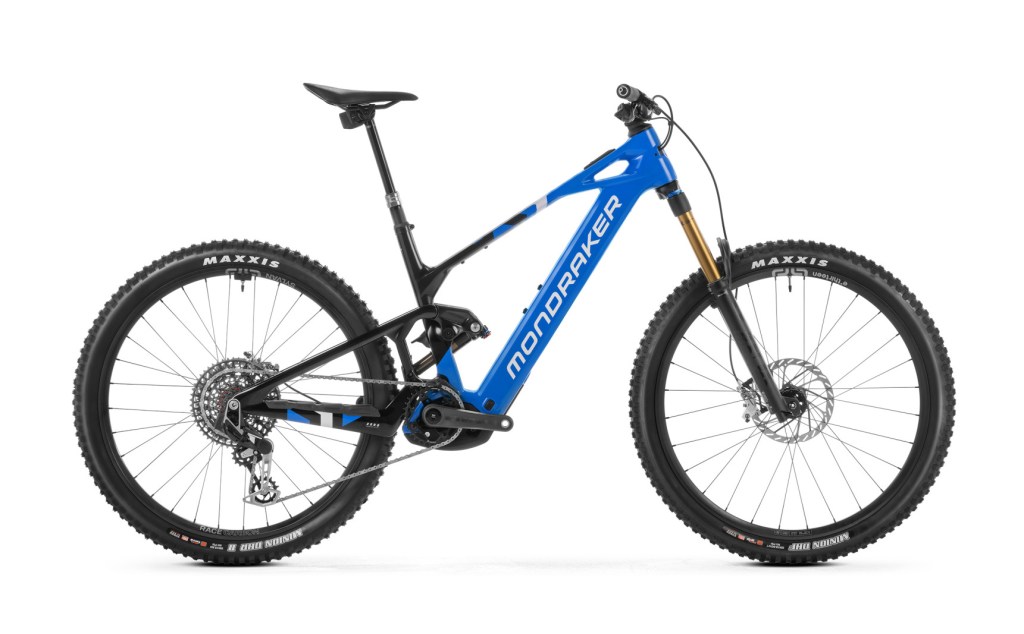

CRAFTY CARBON RR SL:

La Crafty Carbon RR SL e’ il top di gamma dove il risparmio in termini di peso è eccezzionale! Motorizzata Bosch Cx 4Gen con 85Nm di coppia, supportata da una batteria Powertube integrata da 625wh, il tutto comandato dal display a colori Kiox.

  • forcella Fox 36 Factory Kashima con cartuccia FIT4 da 160mm
  • ammortizzatore Fox DPS Factory Kashima 205 x 65
  • telescopico Rockshox Reverb AXS: tg S da 125mm – tg M150mm – tg L/XL 170mm
  • cambio Sram Eagle X01 AXS 12v
  • cassetta Sram XG-1295 11-52 12v
  • freni Shimano XTR 4 pistoni e dischi da 203mm
  • Cerchi DT Swiss HXC1200 Carbon da 29″

Peso 20kg

Prezzo 12.999€

Componenti

Motore

Performance line cx 250 Bosch

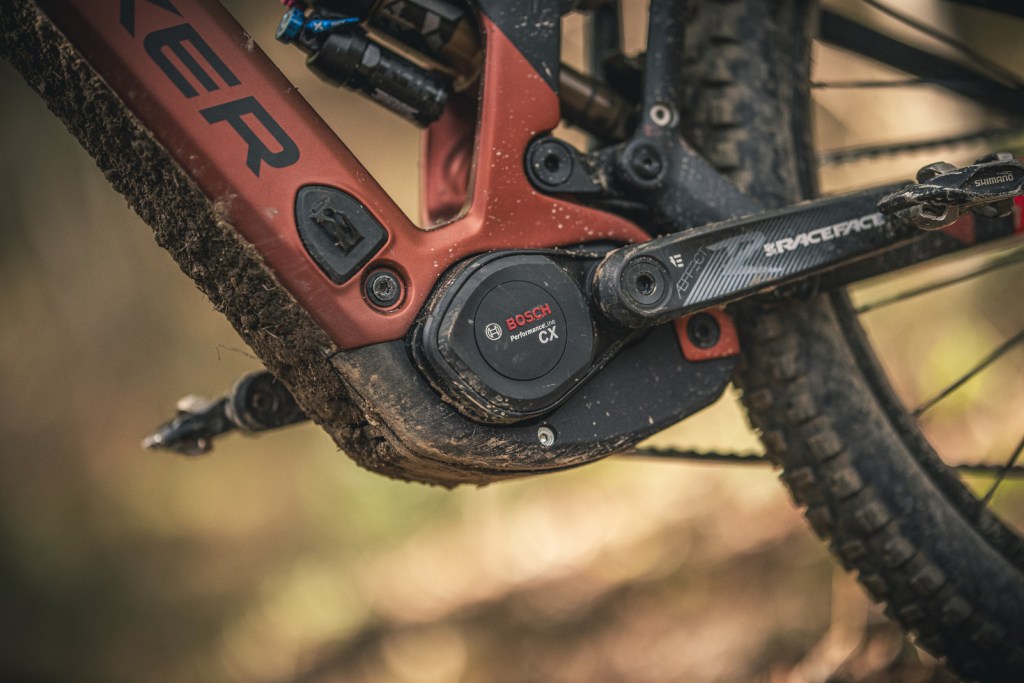

motore performance line cx bosch
Bosch Performance Line CX con cover di protezione (ingrandisci)
  • Particolarmente adatto per l’uso E -mtb con un supporto che arriva al 340%
  • 250 W con 75 Nm
  • peso 2,9 kg che è il 25% in meno del precedente
  • scatola in magnesio che contribuisce alla riduzione di peso

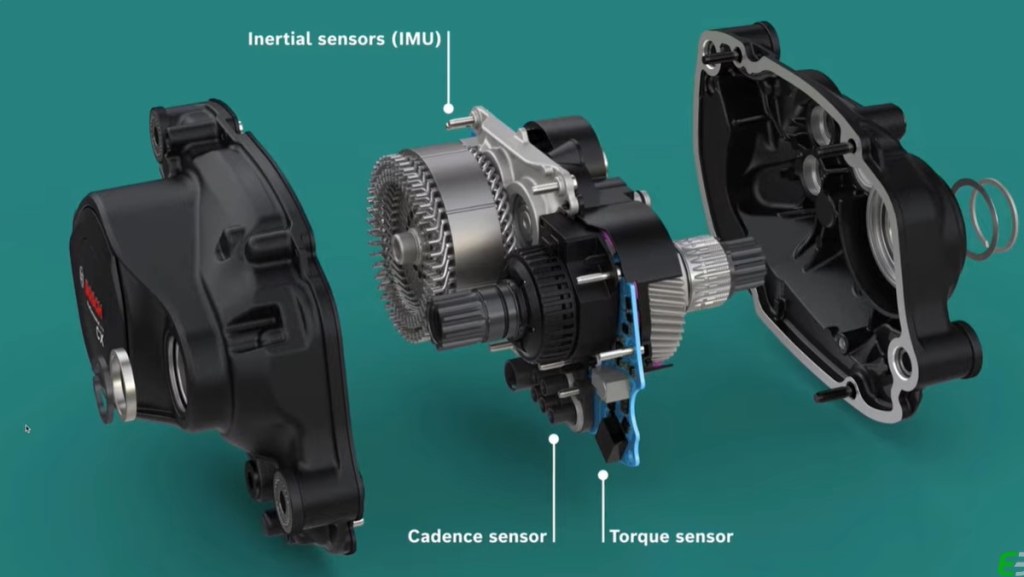

interno del motore bosch
esploso del motore bosch. (ingrandimento)
  • eliminato il trascinamento del motore con l’adozione di una ruota libera. Si pedala come una normale bicicletta
  • totalmente rivoluzionata la funzione “WALK”(spinta)
la nuova corona del nuovo motore 2020 Bosch
34 denti per la nuova corona, (clicca per ingrandire)
protezione del motore con dissipazione del calore
Protezione del motore (ingrandisci)

Batteria

Power tube 625/500

Si può scegliere tra una batteria da 625 o 500

Se il peso rimane l’obiettivo unico e preponderante si può scegliere la batteria 500 Wh con una capacità inferiore rispetto alla 625 Wh che predilige distanze più lunghe.

batteria bosch da 625
Batteria da 625 Bosch (Ingrandisci)

La scelta di inserirla in modo definitivo e sicuro, oltre ad aver la motivazione del peso, come abbiamo illustrato all’inizio dell’articolo, è anche per la sua sicurezza dati i percorsi a cui è indirizzata questa Emtb.

Autonomia

E’ un autentico enigma ed è per questo che è la prima domanda che un cliente che entra in negozio ci pone.

Bisogna sapere che i fattori che influiscono sulla autonomia sono molteplici e molto spesso variabili a secondo della temperatura e delle condizioni atmosferiche.

Ecco alcuni dei fattori da tenere in considerazione per il calcolo preventivo dell’autonomia:

  • Quanto pesa il ciclista.
  • quanto pesa la bicicletta.
  • qua’è il peso complessivo di portapacchi, borse e zaini.
  • quale è il tipo di percorso che si andrà a percorrere: pianura, montagna, colline.
  • il fondo stradale: se asfaltato, se strada bianca o sentiero.
  • il tipo di gomme
  • il tipo di motore
  • se la bici è da trekkin, per la città o una mtb full o front
  • il livello di assitenza prescelta
  • la frequenza di pedalata
  • in quale stagione: il freddo o il caldo intenso, incidono parecchio.

Appare chiaro che mettere insieme mentalmente tutti questi fattori è sì decisivo ma anche impossibile.

La Bosch ha però pensato anche a questo problema.

Ha creato un programma dove inserire i dati richiesti da una autonomia in km molto vicina alla realtà.

Assistente alla autonomia è una pagina dedicata del sito Bosch

programma di calcolo per determinare la autonomia in km delle bici elettriche motorizzate Bosch
assistente autonomia Bosch per bici elettriche (ingrandisci)

Computer della Ebike Crafty RR carbon Mondraker

Il computer scelto per la Crafty carbon è il modello KYOX.

Finalmente anche nei ciclocomputer si è arrivati al colore ed è bello vedere quale assistenza abbiamo incorso semplicemente dal colore e senza dover leggere delle letterine.

schermata dell'assistenza in atto sul ciclocomputer Kyox della Bosch
In evidenza la schermata della assitenza in atto (ingrandisci)

In questo caso è verde, che significa ECO, che è l’assistenza meno dispendiosa.

Tasto funzione che serve per aprire i vari menu
Tasto per aprire i vari menu (ingrandisci)

Ho creato un manuale apposito in un altro articolo di questo BLOG

UPGRADE PER I COPERTONI

antiforatura

Mousse antiforatura (ingrandisci)

antistallonamento

antistallonamento (Ingrandisci)

In un altro articolo del nostro blog abbiamo ampiamente descritto il kit di antiforatura e antistallonamento.

Freni a disco idraulici

UPGRADE FRENI

Con una bici così cerco l’adrenalina, cerco salite impegnative e le conseguenti discese impegnative da percorrere in velocità.

la pinza dei freni hope è ricavata da un pezzo unico di metallo
da un pezzo unico di metallo la pinza (ingrandisci)

I freni sono più importanti delle ruote e per la sensibilità e confidenza che anche altri bikers cercano nei freni si arriva all’impianto frenante della HOPE.

Abbiamo ampiamente descritto in un altro articolo di questo blog le qualità e le peculiarità uniche di Hope con il suo impianto frenante completo e affidabilissimo.

Batticatena

batticatena di protezione
Batticatena (ingrandisci)

Sensore di velocità della Ebike Crafty RR carbon

Normalmente i costruttori di biciclette si adeguano ai componenti che si trovano normalmente sul mercato.

Lo fa anche la Mondraker…ma ci mette anche del suo.

E questo atteggiamento lo si nota proprio in questo particolare: la Mondraker ha fissato il magnete sul disco con 2 viti.

il magnete del sensore di velocità è posizionato sul disco
magnete del sensore di velocità posto sul disco (ingrandisci)

Mentre il sensore è stato messo in posizione riparata sul fodero.

sensore di velocità inserito nel fodero
sensore di velocità fissato al fodero con i fili a scomparsa nel fodero (ingrandisci)
