E mtb Level R 2020

Level R SUPER ENDURO ruote 29″ con 28 raggi

superenduro della Mondraker Level r R — Mondraker level R emtb enduro (*ingrandisci*)

La Mondraker nel presentare i suoi nuovi modelli di bici elettrica 2020, come la Level r, non ha ritenuto, giustamente, di stravolgere un progetto che sicuramente non ne aveva bisogno.

La Mondraker rimane un punto di riferimento che in tanti tentano di copiare in qualche parte, ma nonostante questo rimane una Emtb originalissima e unica sia come storia sia, sia come idea, sia come telaio e quindi come risultato finale.

marchio Mondraker — marchio della Mondraker (*ingrandisci*)

La storia della Mondraker, originalissima anche quella, è raccontata a grandi linee nel nostro articolo sul modello Chaser+.

i sue fondatori della Mondraker — Israel Romero e Miguel Pina

Mi limito a sottolineare che questi due signori nel 2002 hanno iniziato a produrre un prodotto originale e in piena crisi economica hanno avuto continui volumi di crescita in termini commerciali e quindi di gradimento.

Avendo inoltre scelto di inserirsi, da subito, in modo efficace nelle corse, ha fatto sì che qualsiasi loro prodotto sia stato testato da professionisti dalla estrema sensibilità su ogni particolare che hanno portato negli anni tutti i feedbascks necessari allo sviluppo.

Come è oggi la Mondraker Level R

Level R mondraker marchietto — logo Level R Mondraker *(ingrandisci*)

Credo che il loro progetto, divenuto creatura ammirata ed ambita tra di bikers, meriti una attenzione particolare e una descrizione puntuale e precisa , altrimenti non si capisce perchè sia così unica.

E’ il telaio la grande forza di tutte le E mtb Mondraker e basta semplicemente accostarla ad un’altro qualsiasi marchio per vedere che è totalmente fuori dal coro per le geometrie e la composizione della struttura.

superenduro della mondraker Level R — Level R 2020 (*ingrandisci*)

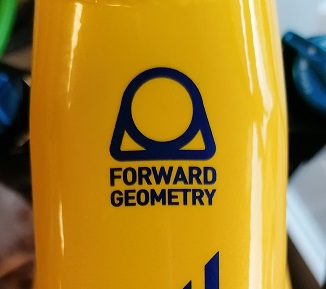

Il telaio è tutto finalizzato e ottimizzato per i brevetti “Zero suspension system” e “forward geometry“.

Contatti e dove siamo

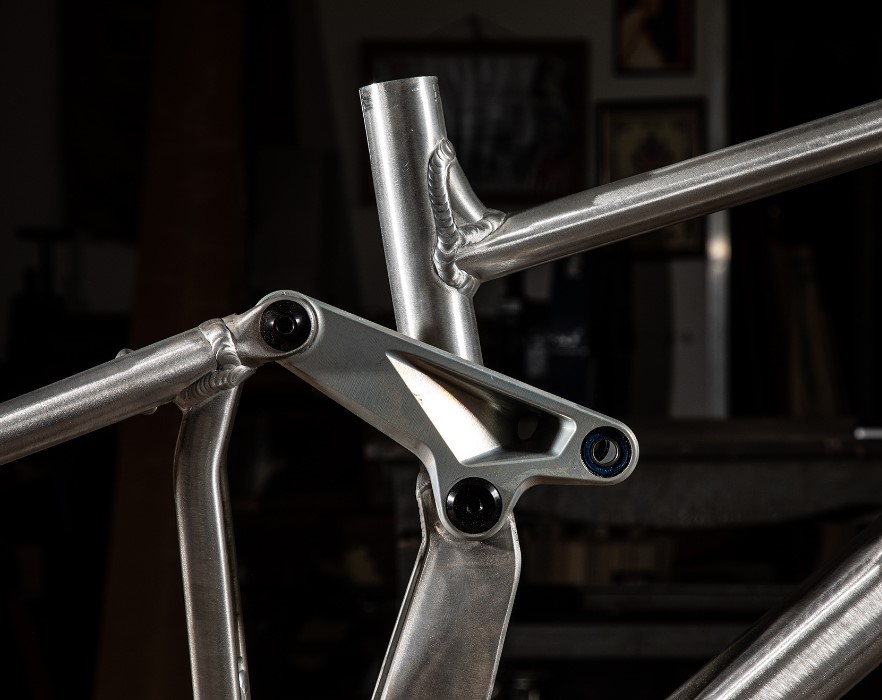

Telaio della Level R Mondraker

Telaio garantito a vita

Rimando al sito della Mondraker dove ci sono tutte le informazioni necessarie per la garanzia.

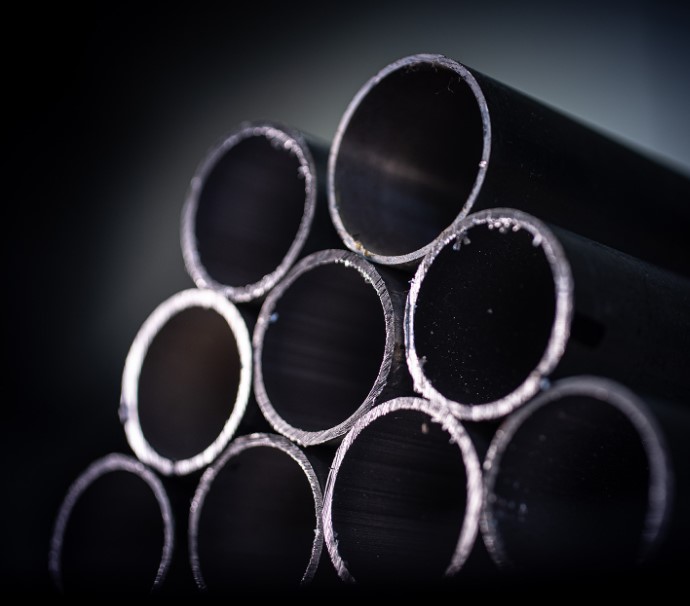

Telaio in alluminio 6061
escursione dell aforcella 170 mm
ottimizzato per “Zero suspension system” (che spiego più avanti)
ottimizzato per “forward geometry (che spiego più avanti)
batteria interna al tubo obliquo removibile con coperchio in alluminio,
(Boost) interasse posteriore 148 mm.
cavi interni
cuscinetti sigillati di massima portata
sensore di velocità integrato.
protezioni in platica esclusive del motore
misure: S: 380mm – M: 420mm – L: 450mm – XL 490mm (In pratica è la lunghezza del tubo sella.

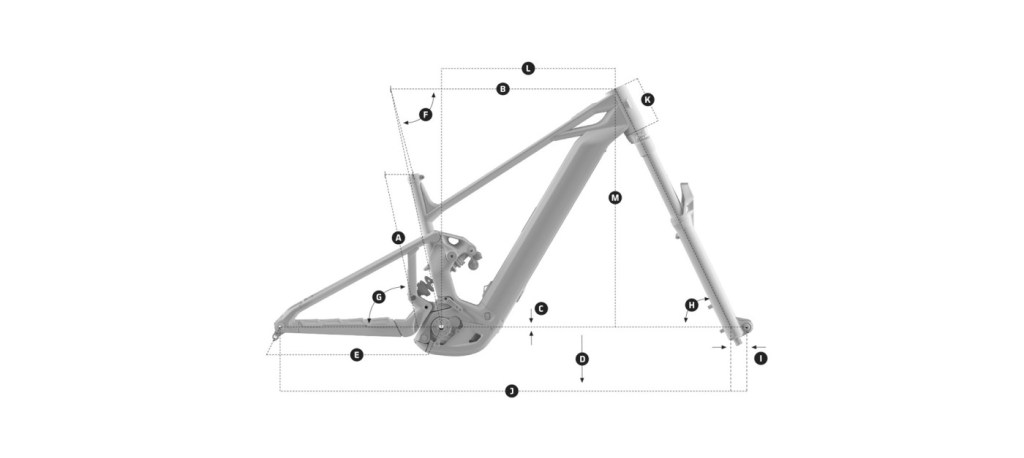

Geometrie, angoli e misure del telaio

Ogni taglia a ovviamente quote diverse e indico ad una ad una tutte le misure e gli angoli riferiti alle diverse taglie.

A – Tubo sella Level R Nondraker

taglia del telaio	S	M	L	XL
Lunghezza tubo sella mm	380	420	450	490

lunghezza tubo sella del modello mondraker level r — A – lunghezza del tubo sella della level R **(ingrandisci**)

B – Lunghezza del tubo superiore mod. Level R

Taglia del telaio	S	M	L	XL
Tubo orizzontale sup. mm	602	622	647	667

lunghezza tubo superiore (*ingrandisci)*

D – Altezza del movimento centrale mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Altezza da terra mm	357	357	357	357

altezza da terrra della level R mondraker — D – Altezza da terra del movimento centrale della level R Mondraker (ingrandisci)

E – Lunghezza foderi posteriori mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Lung. foderi mm	455	455	455	455

foderi posteriori mondraker level r — lunghezza dei foderi mondraker level R (ingrandisci)

F – angolo del tubo sella verticale mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
angolo tubo sella verticale mm	73,5°	73,5°	73,5°	73,5°

G – Angolo effettivo al fodero mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Angolo del tubo sella al fodero	76,5°	76,5°	76,5°	76.5°

H – Angolo di sterzo mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Angolo tubo sterzo	65°	65°	65°	65°

angolo dello sterzo dellalevel r — H – Angolo sterzo

I – Distanza tra asse forcella e centro mozzo (offset)

Taglia del telaio	S	M	L	XL
Offset mm	44	44	44	44

offset: misura la distanza esistente tra il canotto dello sterzo e il centro del monzo — offset: distanza tra l’asse del canotto dello sterzo e il centro del mozzo (ingrandisci)

J – Interasse mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Interasse tra i mozzi mm	1250	1270	1290	1310

interasse della mondraker level r — interasse della Level R Mondraker (ingrandisci)

K – Lunghezza tubo sterzo mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
lunghezza tubo sterzo	110	110	130	130

tubo sterzo lunghezza della mondraker level r — lunghezza del tubo dello sterzo della mondraker level R (ingrandisci)

L – Distanza orizzontale tra mov. centrale e centro tubo sterzo mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
distanza or. mov.centr./tubo sterzo	450	470	490	510

distanza tra movimento centrale e centro tubo sterzo in orizzontale della level R — L – Distanza in orizzontale tra il movimento centrale e il centro tubo sterzo della Level r mondraker

M – Distanza verticale tra movimento centrale e centro tubo sterzo mod. Level R Mondraker

Taglia del telaio	S	M	L	XL
Distanza vert. mov. centr./tubo sterzo	632	632	652	652

distanza in altezza tra movimento centrale e centro del tubo sterzo della mondraker modello level R — distanza in altezza tra il movimento centrale e il centro del tubo sterzo della Level R (Ingrandisci)
